Sensores y transductores.
Tecnologìa de sensores.
Hoy en día es mas frecuente hablar de automatismos y sus ventajas, y esto solo puede ser posible con la aplicación de dispositivos que “sienten” la presencia de “algo” para activar o desactivar cierto (s) circuito (s) sin la intervención del humano, por ello es importante que conozcamos como funciona un sensor y un transductor.

SENSOR: Elemento que se encuentra en contacto directo con la variable física.
Convierte la magnitud a medir en otra (eléctrica o no), que posteriormente el transductor es capaz de convertir en señal susceptible de medida.

TRANSDUCTOR: Tiene por objeto transformar la señal proporcionada por el sensor en otro tipo eléctrico cuya medida y tratamiento resulten más fáciles. Generalmente estas señales son muy pequeñas del orden de los Micro volts y en pocos casos de mili volts.

Sensor inductivo. Se basa en que al desplazar un núcleo móvil dentro de una bobina aumenta la tensión inducida en el arrollamiento secundario.

Sensores Capacitivos

Consta de dos membranas exteriores y un fluido en contacto con un diafragma sensor, situado entre las dos armaduras de un condensador.
El fluido transmite la presión soportada por las membranas al diafragma, el cual se desplaza hacia un lado o hacia otro proporcionalmente a la presión diferencial. Esto hace que varíe la constante dieléctrica entre las placas del condensador.

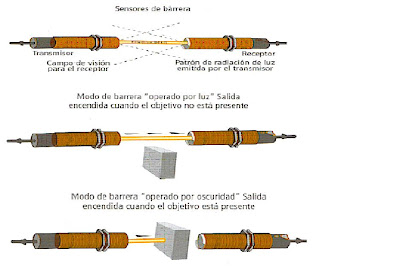

Sensores Fotoeléctricos

Consideraciones de selección.

A la hora de adquirir un modelo de detección de prescencia hay que tener en cuenta los siguientes puntos:

Àngulo de detección

Distancia de detección

Retardo de desconexión

Poder de ruptura

3.2.1.- Componentes de un sistema de control y 3.2.2.- Clasificación de los controladores electrónicos industriales.
3.3.1.- Servomecanismos.

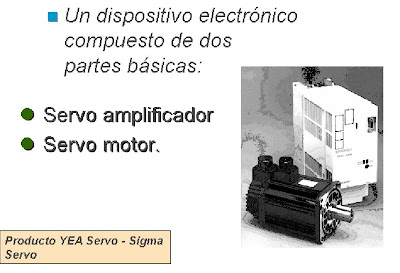

Servos.

Un servo es:
